Изкопни работи правила за безопасност при направа на изкоп

Изкопните работи са дейности, при които чрез ръчно или механизирано отнемане на земни маси се създават изкопи, траншеи, канавки, ями, шахти и други земни съоръжения. Те са сред строителните дейности с висок риск поради опасността от срутване на земни маси, затрупване, притискане, падане на хора и материали, удар от строителна техника, повреда на подземни мрежи, проникване на вода и наличие на опасни газове.

Безопасното извършване на изкопни работи изисква предварителна подготовка на площадката, правилно определяне на откосите, подходящо укрепване, безопасен достъп, контрол на земекопната техника и постоянна оценка на състоянието на стените на изкопа.

Основни определения при изкопни работи

Изкоп

Изкоп е изкуствено създадена вдлъбнатина в земната повърхност, получена чрез отнемане на земни маси на определена дълбочина, широчина и направление.

Машинен изкоп

Машинен изкоп е изкоп, при който земните работи се извършват със строителни машини – багери, товарачи, булдозери, скрепери, каналокопатели и друга земекопна техника.

Траншея и канавка

Траншеята е тесен и продълговат изкоп, при който дължината е значително по-голяма от широчината. Канавките обичайно се изпълняват за отводняване, полагане на комуникации или други технически цели.

Укрепване

Укрепването представлява система от конструктивни елементи, които поддържат стените на изкопа и ограничават опасността от свличане и обрушване на земни маси върху работещите.

Откос

Откосът е наклонената стена на изкопа. Неговият наклон се определя според вида и състоянието на почвата, дълбочината на изкопа, почвените води, атмосферните условия и натоварванията в близост до горния ръб.

Основни източници на опасност

• срутване или свличане на земни маси;
• падане на камъни, почва, материали и инструменти;
• падане на хора в изкопа;
• затрупване, притискане и смазване;
• удар или притискане от земекопна техника;
• повреждане на газопроводи, електрически кабели, водопроводи и други подземни съоръжения;
• внезапно проникване или натрупване на вода;
• недостиг на кислород;
• натрупване на токсични или взривоопасни газове и пари;
• повреда или загуба на устойчивост на укрепването;
• неконтролирано свличане на земни маси при засипване.

Падане на камъни и земни маси

Изкопите, траншеите и ямите създават опасност както за работещите в тях, така и за лицата и техниката около горния им ръб. Земната маса, камъни и материали могат да се свлекат или паднат в изкопа.

Основни превантивни мерки:

• земната маса и строителните материали се разполагат извън зоната на естественото срутване;
• при липса на друго проектно решение се осигурява разстояние най-малко 1,0 m от горния ръб на изкопа;
• изкопаната земна маса се разполага така, че да не насочва дъждовни и повърхностни води към изкопа;
• надвиснали камъни, земни козирки и нестабилни участъци се отстраняват безопасно;
• при необходимост се изпълняват откоси, укрепване или други защитни системи;
• работещите се извеждат от изкопа при признаци на нестабилност.

Неукрепени изкопи с вертикални стени

При нескални и незамръзнали почви над нивото на почвените води и при отсъствие на близки подземни мрежи или съоръжения се допуска изпълнение на изкопи с вертикални стени без укрепване само до нормативно определени дълбочини.

Преди допускане на работещи техническият ръководител проверява състоянието на стените. По време на работа техническият ръководител и бригадирът следят за появата на пукнатини, надвиснали камъни, земни козирки, свличане или обрушване.

При установяване на опасност работещите незабавно напускат изкопа, а строителните машини се извеждат от застрашения участък.

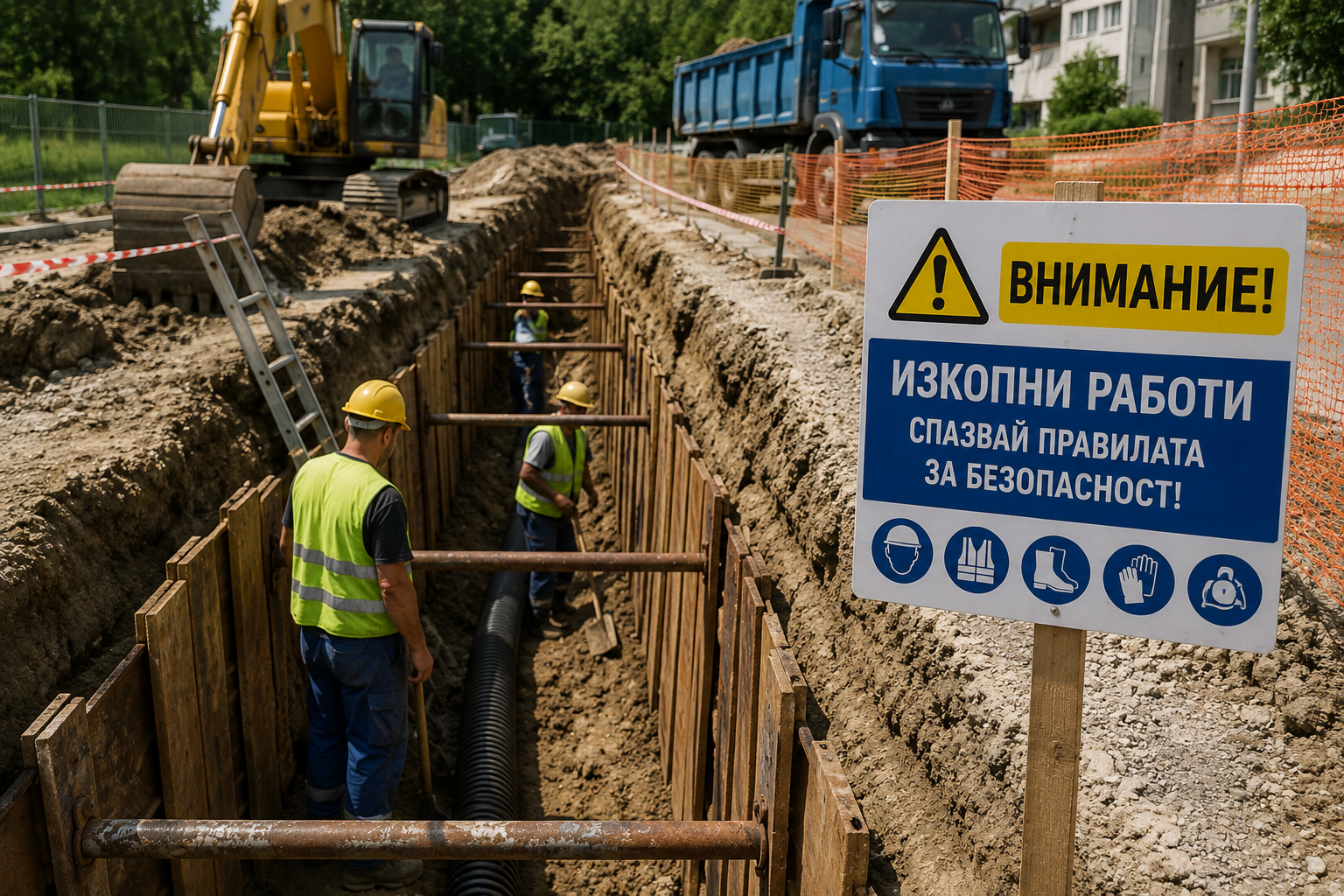

Укрепени изкопи

Изкопи с вертикални стени и дълбочина, по-голяма от допустимата за неукрепени изкопи, се укрепват от нивото на терена или се изпълняват с подходящи откоси съгласно проекта и конкретните условия.

Основни изисквания към укрепването:

• укрепителните елементи трябва да притежават необходимата якост;
• не се допускат криви, корозирали, изгнили или повредени елементи;
• материалите и оборудването за укрепване се проверяват за дефекти;
• при съмнение за дефект състоянието се оценява от компетентно лице;
• укрепването се изпълнява така, че да осигурява устойчивост на стените през целия период на работа;
• не се допуска стъпване, ходене или разполагане на материали върху елементите на укрепването.

Основни елементи на традиционно укрепване

• дъсчена или друга подходяща обшивка;
• вертикални носещи елементи;
• напречни разпонки при траншейни изкопи;
• метални укрепителни системи и готови укрепителни панели;
• други проектно определени системи за стабилизиране на стените.

Укрепване на шахти и точкови изкопи

При шахти и точкови изкопи се прилагат укрепителни системи, които се спускат поетапно заедно с напредването на изкопа. Системата трябва да осигурява непрекъсната защита на работещите и устойчивост на околната земна маса.

При канализационни шахти, кофражи и други дълбоки точкови изкопи видът на укрепването се определя според проекта, почвата, дълбочината, водните условия и размерите на изкопа.

Демонтиране на укрепването

Демонтажът на укрепването се извършва само по нареждане и съобразно указанията на техническия ръководител.

• демонтажът се извършва отдолу нагоре;
• следва се темпът на засипване на изкопа;
• не се допуска създаване на опасност за работещите и за съоръженията в изкопа;
• при свличане на земна маса или друга опасност работата се прекратява незабавно;
• работещите напускат изкопа и уведомяват техническия ръководител или бригадира;
• ако укрепването не може да бъде демонтирано безопасно, то може да бъде оставено и засипано при съответното решение и съгласуване.

Обратни насипи и уплътняване

При изпълнение на обратни насипи на фундаменти и съоръжения на различни нива уплътняването започва от най-дълбоките участъци.

• широчината на насипния участък трябва да осигурява безопасното движение на валяци и трамбовъчни машини;
• машините се движат на безопасно разстояние от горния ръб на откоса;
• уплътняването около подземни съоръжения започва от зоните в непосредствена близост до тях и постепенно се отдалечава;
• прикачни валяци не се оставят незастопорени върху наклонен терен;
• при работа на булдозери се определя и огражда опасната зона.

Опасности при ограничени пространства

Дълбоки траншеи, шахти, канали и други ограничени пространства могат да създадат риск от задушаване, отравяне, пожар или взрив.

При вероятност от наличие на опасна атмосфера се проверява:

• съдържанието на кислород;
• наличието на взривоопасни концентрации;
• наличието на токсични газове и пари;
• наличието на сероводород, въглероден диоксид или други характерни вещества според конкретната среда.

При необходимост се осигуряват вентилация, въздухоподаване, средства за евакуация, изпомпване на вода, подходящи площадки и други мерки, определени при оценката на риска.

Подземни мрежи и съоръжения

Подземните електрически кабели, газопроводи, продуктопроводи, водопроводи, канализационни съоръжения и други комуникации трябва да бъдат установени преди започване на земните работи.

• земните работи в зоните на подземни мрежи се извършват с необходимото съгласие на собственика или експлоатиращото дружество;
• подземните мрежи се означават върху терена по местоположение и дълбочина;
• при съмнение относно действителното положение се извършват проучвателни шурфове;
• работата в зоната на подземни мрежи се извършва под ръководството на техническия ръководител или бригадира;
• в охранителните зони на проводници под напрежение или действащи продуктопроводи се спазват специалните изисквания на собственика;
• не се допуска механизирано извършване на земни работи на разстояние под 0,2 m от подземна мрежа или съоръжение.

Почвени и повърхностни води

Наличието на вода променя характеристиките на почвата и може да доведе до внезапно срутване на откоса или загуба на устойчивост на укрепването.

• при почвени води, създаващи опасност от наводняване или срутване, работата се прекратява;
• при опасност от бързо проникване на вода се осигурява възможност за незабавна евакуация;
• при необходимост се осигурява непрекъснато аварийно изпомпване;
• не се работи в преовлажнени, песъчливи, льосовидни и насипни почви без необходимото укрепване;
• след навлажняване на изкопа работата се възобновява след проверка и изпълнение на мерки срещу обрушване.

Подготовка преди започване на изкопните работи

Преди започване на земните работи се извършват необходимите подготвителни мероприятия:

• почистване на строителната площадка;
• временно повърхностно отводняване;
• монтиране на ограждащи и предпазни съоръжения;
• отстраняване на хумусния пласт, когато е предвидено;
• геодезическо трасиране на осите и контурите;
• изграждане на временни пътища;
• подготовка и доставка на укрепителни елементи, стълби и други приспособления;
• установяване и означаване на подземните мрежи;
• определяне на зоните за движение на строителна техника;
• определяне на зоните за складиране на земна маса и материали.

Безопасен достъп до изкопа

За безопасно влизане и излизане от изкопа се осигуряват стабилни стълби или други подходящи средства за достъп.

Ръчни изкопи

При ръчно изкопаване на значителна дълбочина могат да се изграждат междинни площадки за изхвърляне на земната маса.

• вертикалното разстояние между междинните площадки не трябва да е по-голямо от 1,5 m;
• широчината на площадките трябва да бъде най-малко 1,0 m;
• площадките се обезопасяват откъм изкопа най-малко с бордови дъски;
• прехвърлянето на земната маса от площадка на площадка се извършва без опасно натрупване.

Работа със земекопни машини

При механизирани изкопни работи трябва да бъдат определени опасните зони на машините и маршрутите за движение.

• не се допуска преминаване или престой на хора в обсега на работеща машина;
• временните пътища трябва да осигуряват безопасно движение и маневриране;
• разстоянието между въртящите се части на платформата на багера и автосамосвала трябва да бъде най-малко 1,0 m;
• при багер с права лопата се отстраняват предварително едри камъни, пънове и земни козирки;
• не се допуска завъртане на стрелата, преди кошът да е напълнен и отделен от забоя;
• при прекъсване на работа кошът се спуска на земята, а багерът се застопорява;
• не се стои под вдигнат кош на товарачна машина;
• при движение на машината не се извършват ремонти, регулировки или смазване;
• не се допуска качване и слизане от машината по време на движение.

Разполагане на техника близо до изкопа

Строителните машини и транспортните средства трябва да се разполагат извън зоната на естественото срутване на откосите.

Когато изкопът е укрепен и укрепването е оразмерено за допълнителните натоварвания, разполагането на техника и материали се извършва съобразно проектното решение.

При стациониране на машини близо до горния ръб ходовите колела, веригите или опорите трябва да бъдат разположени извън зоната на естественото срутване и при спазване на необходимото минимално безопасно разстояние.

Работа след временно спиране

След временно прекратяване или замразяване на изкопните работи дейността не се възобновява автоматично.

Техническият ръководител извършва проверка на устойчивостта на откосите и укрепването, установява евентуални промени в почвените условия и разпорежда отстраняването на констатираните опасности.

Кога изкопните работи се преустановяват?

• при откриване на неизвестни подземни мрежи или съоръжения;
• при поява на условия, различни от предвидените в проекта;
• при откриване на взривоопасни материали;
• при поява на пукнатини, успоредни на горния ръб;
• при надвиснали камъни или земни козирки;
• при свличане или обрушване;
• при повреждане или деформация на укрепването;
• при навлизане на вода, създаващо опасност;
• при установяване на опасна атмосфера;
• при всяка друга непосредствена опасност за работещите.

Какво не се допуска при изкопни работи?

• извършване на изкопни работи чрез подкопаване;
• престой и преминаване на хора в обсега на работещи земекопни машини;
• работа в изкоп при опасност от срутване;
• работа в преовлажнени и нестабилни почви без необходимото укрепване;
• стъпване и движение по укрепителните елементи;
• разполагане на работни площадки върху укрепването;
• поставяне на строителни материали върху укрепителните елементи;
• прекомерно натоварване на горния ръб на изкопа;
• престой под вдигнат кош;
• повдигане на неподходящи обемисти предмети с работните органи на земекопни машини;
• работа при неизвестно местоположение на опасни подземни комуникации;
• работа при опасно проникване на почвени води.

Задължения на техническия ръководител и бригадира

Организацията на безопасността при изкопните работи изисква постоянен контрол на фактическите условия на площадката.

• проверка на откосите и укрепването преди започване на работа;
• наблюдение за пукнатини, свличания и обрушвания;
• контрол на безопасното разполагане на земната маса;
• контрол на движението и стационирането на машините;
• контрол при работа около подземни мрежи;
• прекратяване на работата при промяна на условията;
• организиране на евакуацията при непосредствена опасност;
• разрешаване на възобновяването на работата след отстраняване на опасностите.

Основни изводи за безопасна работа

Нормативна основа

Основните изисквания за здравословни и безопасни условия на труд при извършване на изкопни и други земни работи са уредени в Наредба № 2 от 22.03.2004 г. за минималните изисквания за здравословни и безопасни условия на труд при извършване на строителни и монтажни работи.

При конкретен строеж се прилагат и изискванията на инвестиционния проект, плана за безопасност и здраве, оценката на риска, технологичните правила и инструкциите за безопасна работа.

Често задавани въпроси

На какво разстояние от ръба се складира земната маса?

Земната маса, строителните продукти и съоръженията се разполагат извън зоната на естественото срутване и на разстояние не по-малко от 1,0 m от горния ръб, освен при укрепен изкоп, когато съответните натоварвания са отчетени при оразмеряването.

Кога се проверява укрепването?

Преди започване на работа в изкоп с дълбочина над 1,5 m се проверява устойчивостта на откосите или укрепването. Проверка се извършва и след временно спиране, навлажняване или друга промяна на условията.

Кога изкопът трябва да бъде укрепен?

Когато дълбочината, видът на почвата, водните условия или други фактори не позволяват безопасно изпълнение с неукрепени вертикални стени или подходящ откос, стените се укрепват съгласно проекта.

Какво се прави при появата на пукнатини?

Работата се прекратява, работещите напускат изкопа, а техническият ръководител оценява състоянието и определя необходимите мерки преди възобновяване на работата.

Допуска ли се работа в опасната зона на багер?

Не. Не се допуска преминаване и престой на хора или извършване на други строителни работи в обсега на действие на земекопната машина.

Как се действа при наличие на почвени води?

Ако почвените води създават опасност от наводняване или срутване, работата се прекратява. Осигуряват се необходимите мерки за отводняване, укрепване и евакуация.
